深度指示器是怎样工作的呢?

2020-08-12

       深度指示器原理是什么?

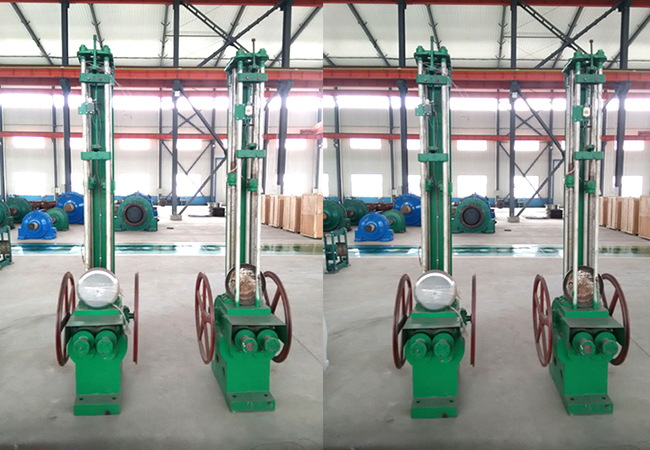

       一、 单绳牌坊式深度指示器
       单绳牌坊式深度指示器由两部分组成,一部分是与提升机主轴轴端成直角连接的传递运动的装置,即牌坊式深度指示器传动装置。另一部分是深度指示器,两者通过联轴器相连。
       提升机主轴的旋转运动由传动装置传给深度指示器,经过齿轮对传给丝杠,使两根垂直丝杠以互为相反的方向旋转。当丝杠旋转时,带有指针的两个梯形螺母也以互为相反的方向移动,即一个向上,另一个向下。丝杠的转数与主轴的转数成正比,因而也与容器在井筒中位置相对应,因此螺母上指针在丝杠上的位置也与之相对应,通过指针便能准确地指出容器在井筒中的位置。


       梯形螺母上不仅装有指针,而且还有装有掣子和碰铁,当提升容器接近井口卸载位置时,掣子带动信号拉杆上的销子,将信号拉杆渐渐抬起,同时销子在水平方向也在移动,当达到减速点时销子脱离掣子下落,装在信号拉杆.上的撞针敲击信号铃,发出诚速开始信号,在信号拉杆旁边的立柱上固定有一个减速极限开关,当提升容器到达位置时,信号拉杆上的碰块碰减速器开关的滚子进行减速,直至停车。若提升机发生过卷,则梯形螺母上的碰铁将把过卷扬极限开关打开,进行安全制动。
       信号拉杆上的销子可根据需要移动位置,减速极限开关和过卷扬极限开关的上下位置可以很方便地调整,以适应不同的减速距离和过卷距离的要求。限速凸轮由蜗轮带动,通过限速变阻器或自整角机进行限速保护,使提升机在减速阶段不致过速。在一次提升过程 中每个凸轮的转角应在范围内。
