产品介绍

JTP/JK系列永磁矿用提升机（绞车），是基于永磁同步电机直驱技术开发的矿山物料提升装备。本产品专为中重型物料提升工况设计，通过取消减速器、联轴器等中间传动环节，构建了“电机-卷筒”一体化的传动链。产品严格执行我国矿山安全标准，是现代化、智能化矿山建设的解决方案之一。其运行基于永磁同步电机与全数字变频矢量控制技术的深度结合：

1.动力生成：变频器向永磁电机定子绕组注入相位、频率可控的三相正弦波电流，在气隙中形成旋转磁场。

2.直驱耦合：旋转磁场与永磁转子（内置式为卷筒内壁永磁体，外置式为电机转子）的永磁磁场相互作用，产生电磁转矩。该转矩无任何中间传递损耗，直接作用于卷筒。

3.智能控制：控制系统通过编码器实时获取电机转子位置（即卷筒位置），实现“位置-速度-转矩”三重闭环控制：

•位置环：可控制提升容器的停车精度。

•速度环：严格遵循预设速度图（如S型曲线）运行，实现平滑加减速。

•转矩环：根据负载重量实时调整输出转矩，实现悬停、防滑绳等功能。

核心优点

•高效直驱：采用永磁同步电机直接驱动卷筒，传动效率高，相比传统提升机节能。

•高可靠性：传动链缩短，机械故障点减少，系统可靠性高。

•结构紧凑，控制智能：结构高度集成，占地面积小。与专用变频控制系统深度耦合，可实现转矩与速度控制。

•维护便利：日常维护点集中于轴承、制动器及电控系统，维护工作量相对传统机型有所减少。

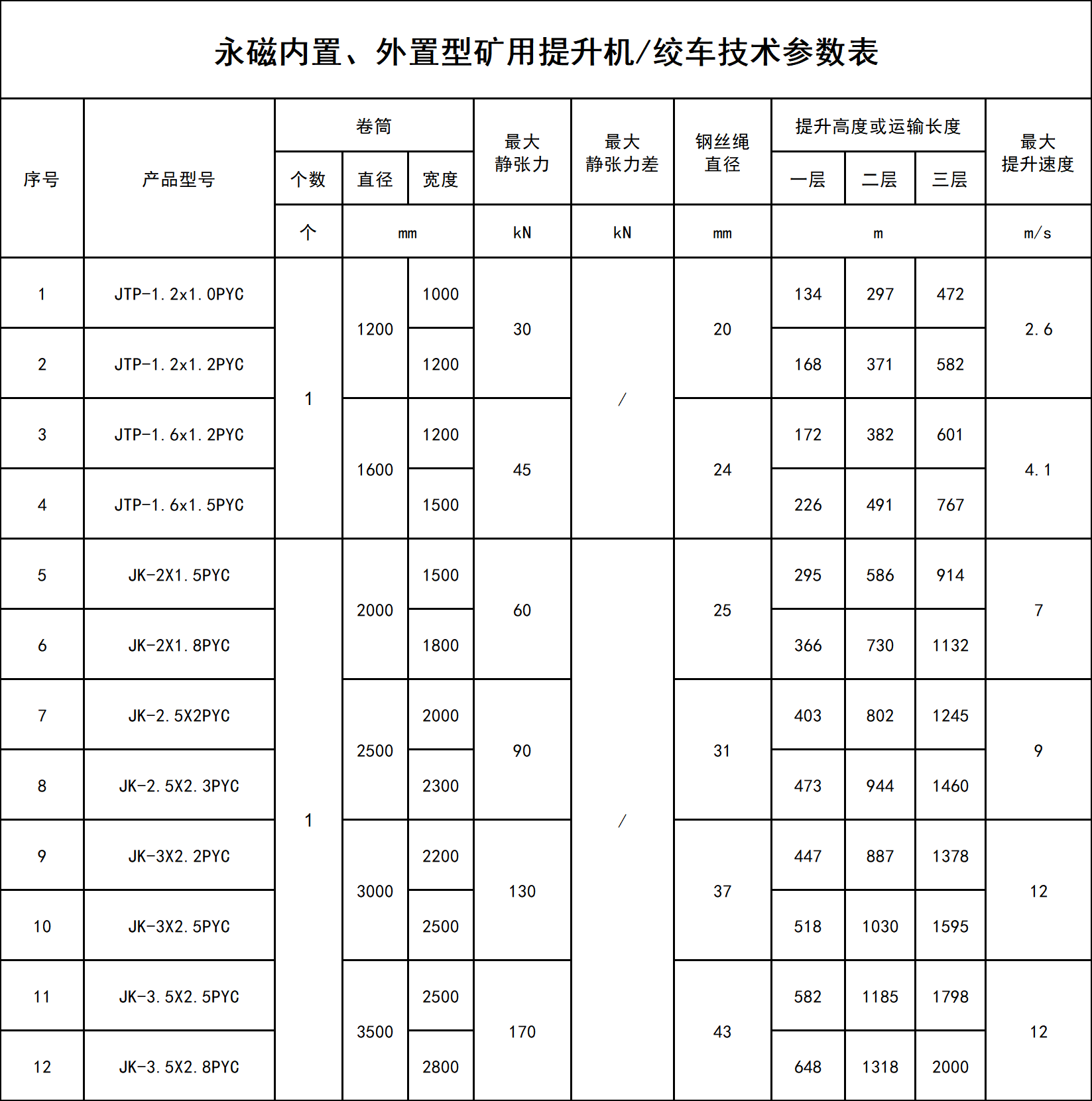

产品参数
