产品介绍
结构特点与工作原理
模块化设计
设备采用标准化钢结构模块，整体采用螺栓装配结构，拆装便捷，可重复投入项目使用，适配多场景施工需求。
清晰荷载传递路径
垂直荷载传递路径：天轮→天轮平台→主体桁架→基础→地基；
水平荷载：通过空间桁架与斜撑结构完成分散、传导，保障整体结构受力均衡。
多功能集成布局
天轮平台：作为提升、悬吊系统的集中布设区域；
翻矸平台：用于井筒矸石转载作业；
开放式井心：预留充足通行空间，满足大型施工设备通行需求。
工况适配性强
可适配伞钻等重型施工设备，支持冻结法、钻井法等特殊施工工艺，可根据项目需求做定制化适配设计。
系统功能定位
该凿井井架集成提升、悬吊、转载、防护多项功能，适配矿山竖井建设期施工配套需求。
产品核心优势
模块化装配结构：整机采用标准化钢结构搭配螺栓连接方式，拆装便捷、可重复利用，可合理缩减现场装配周期，适配多项目周转使用。
受力体系清晰规范：垂直、水平荷载均可通过桁架、平台及基础结构有序传导，整体结构受力合理，符合矿山施工结构设计规范。
功能集成度高：整合天轮布设、矸石转载、设备通行等多项功能，布局集中规整，可满足竖井多工序同步施工需求。
定制适配性广：可依据矿井井径、井深及施工工艺调整配置，适配常规施工及特殊工法场景，兼容各类重型施工设备。
一体化施工配套：多功能系统集成设计，可配套竖井掘进、砌筑、设备安装等全流程施工工序，为井筒施工作业提供配套支撑。

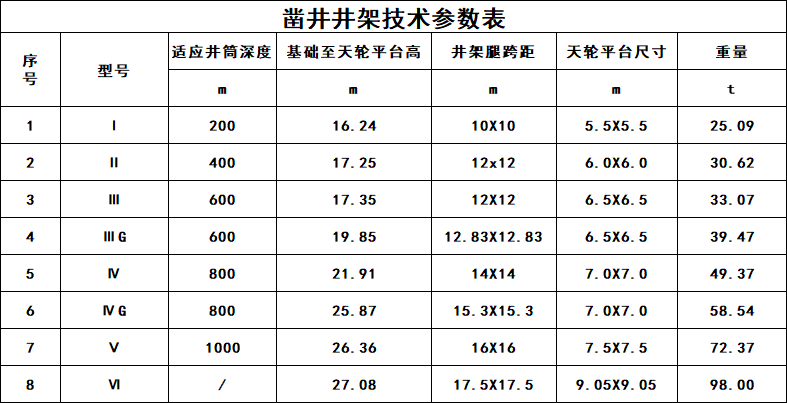

产品参数
