JTP矿用提升绞车
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

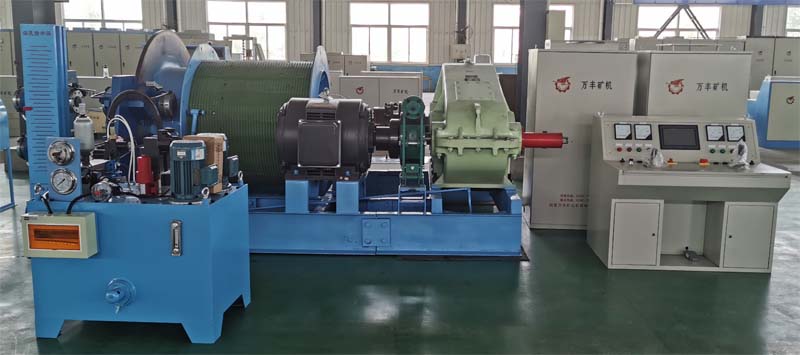

JTP矿用提升绞车

买矿井提升设备就选万丰矿山,专车接送免费到厂参观考察

适用范围:主要用于煤矿、金属矿和非金属矿的倾斜巷道或小型竖井用来提升物料或者人员。

18239228888
7*24小时服务热线

产品介绍

JTP、2JTP系列产品是根据Q/HBWF002《JTP型矿用提升绞车》企业标准、AQ1033-2007《煤矿用JTP型提升绞车安全检验规范》JB/T7888-2010《JTP型矿用提升绞车》行业标准及《煤矿安全规程》设计制造的产品。

适用范围

JTP、2JTP系列矿业提升绞车主要用于煤矿、金属矿和非金属矿的倾斜巷道或小型竖井用来提升物料或者人员。


工作原理

当启动主电机时,由主电机转动通过低速联轴将动力传到减速器的高速轴上,经过两级齿轮传动减速后,再由减速器的被动轴通过联轴器传递给主轴装置。若不断改变电动机的转向,可使卷筒进行缠绕或放松钢丝绳,同时提升容器在井筒上下往返,周期性运动。

JTP (6).jpg

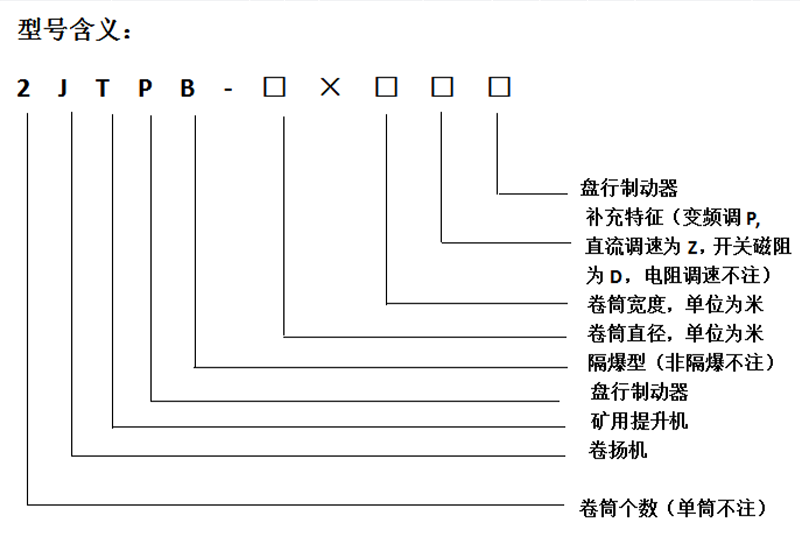

型号含义

JTPB防爆矿用提升绞车型号含义

示例1:卷筒直径1.2m,宽度为1.0m,采用变频调速的单卷筒盘闸式矿用提升a绞车的产品型号为:JTP-1.2×1.0P;

示例2:卷筒直径1.6m,宽度为1.2m,采用隔爆型变频调速的单卷筒盘闸式矿用提升绞车的产品型号为:JTPB-1.6×1.2

JTP (1).jpg

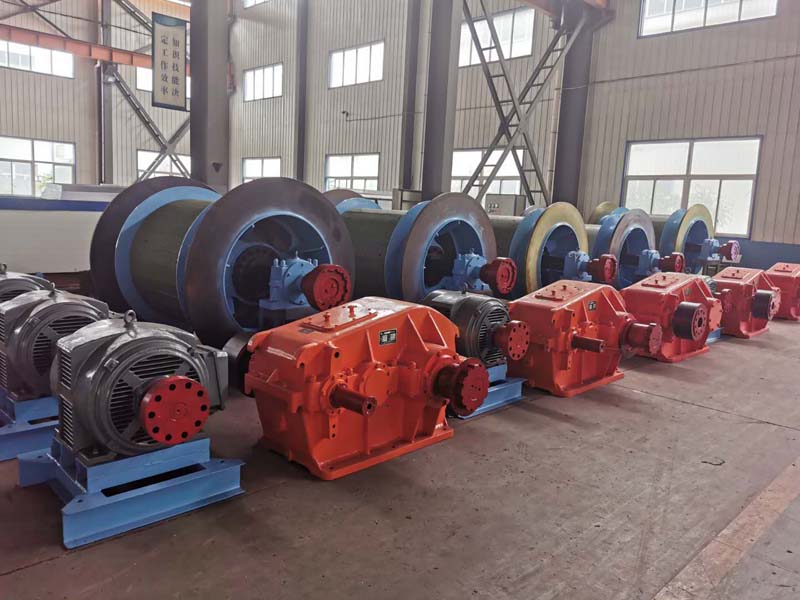

矿用提升绞车主轴装置

      主轴装置是提升机的工作机构,也是提升机主要承载部件,它承担了提升机全部转矩,作为缠绕提升钢丝绳,以承受各种载荷。主要由主轴、轴承、轴承座、卷筒、支轮、衬板、高强度螺栓组件等零部件组成。主轴选用45#碳钢锻制,经过两次无损探伤检测、机械性能试验,符合我国标准,保证使用性能可靠,除与联轴器联接部位外,在主轴上不再另开键槽,既保证其强度又保证了主轴的刚性,极大提高了主轴的安全性和延长了使用寿命;主轴轴承采用国内哈、瓦、洛轴承,运转可靠,提高转动效率。

       卷筒采用低碳合金钢板焊接成型,卷筒在承载后产生的变形能迅速扩散,应力变形不集中,有效地提高了卷筒的承载能力及抗疲劳强度。卷筒焊接后经过时效振动消除内应力防止卷筒变形;制动盘全部采用16Mn板材制成,抗变形、耐磨。可根据用户需求制成剖分式,所有的剖分卷筒及制动盘,均在厂内制作好,在使用现场安装即可使用,无需现场作任何再加工。

双筒提升机采用径向齿块液压调绳方式。调绳时,通过操作台轻松控制,用液压使离合器动作,从而使主轴与活动卷筒产生相对传动,调绳快速可靠。

卷筒有如下几种结构型式:

      ①整体焊接的结构,此种型式的卷筒为整体焊接,制动盘同时也焊接在卷筒上。

      ②整体焊接的结构,制动盘为剖分两瓣制动盘与卷筒采用高强度螺栓联结。

     ③卷筒为剖分焊接卷筒,卷筒为剖分两瓣式或四瓣式,制动盘为剖分两瓣制动盘,制动盘用高强度螺栓与卷筒联结。

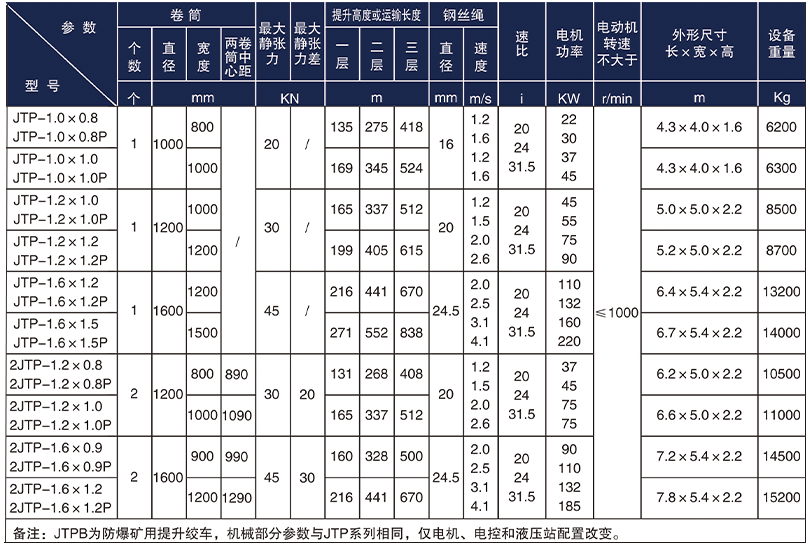

产品参数

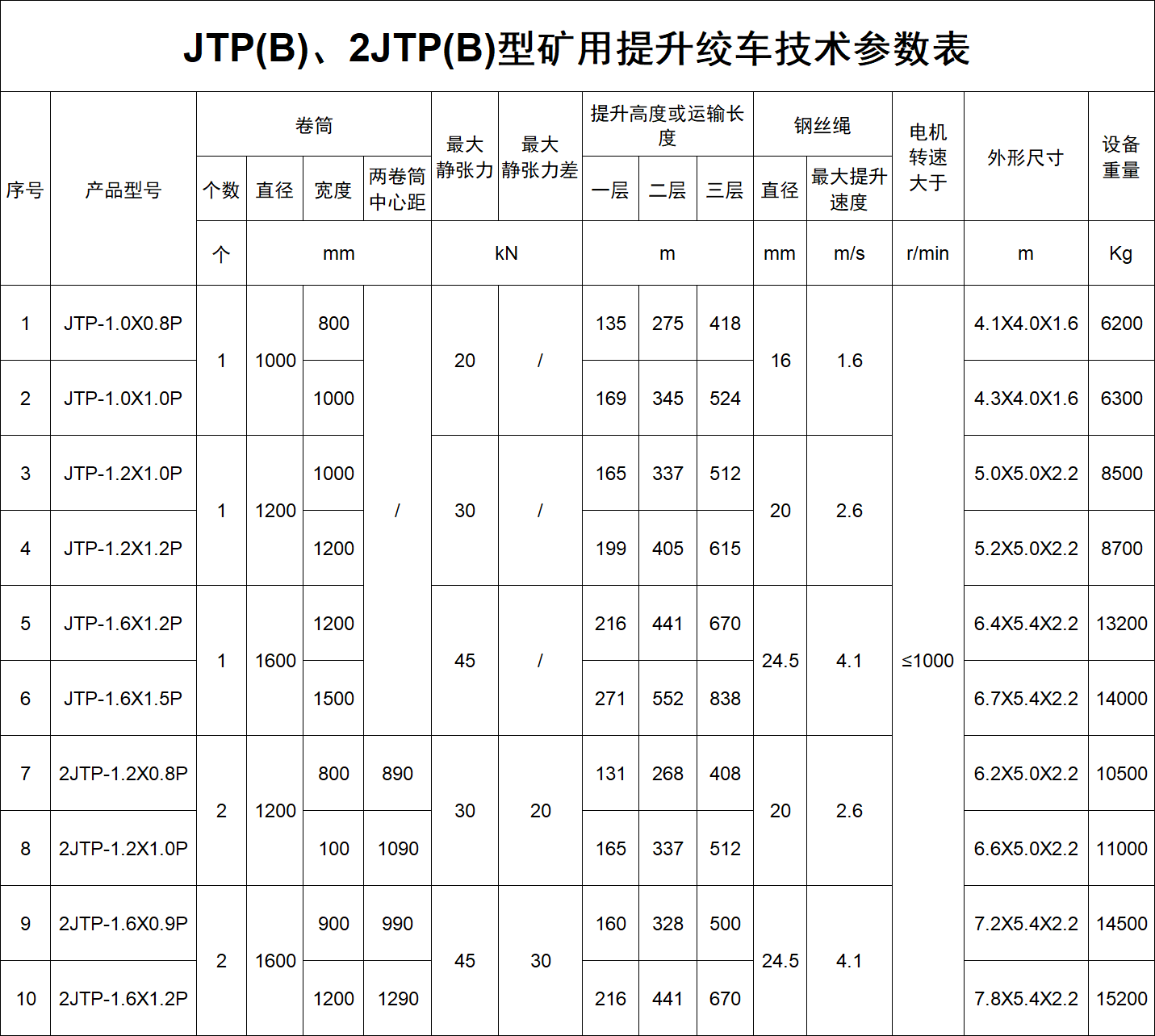

JTPB防爆矿用提升绞车技术参数
